Логическая структура дисков

Форматирование дисков. Для того чтобы на диске можно было хранить информацию, диск должен быть отформатирован, то есть должна быть создана физическая и логическая структура диска.

Формирование физической структуры диска состоит в создании на диске концентрических дорожек, которые, в свою очередь, делятся на секторы. Для этого в процессе форматирования магнитная головка дисковода расставляет в определенных местах диска метки дорожек и секторов.

После форматирования гибкого диска 3,5" его параметры будут следующими (рис. 4.24):

  • информационная емкость сектора - 512 байтов;
  • количество секторов на дорожке - 18;
  • дорожек на одной стороне - 80;
  • сторон - 2.

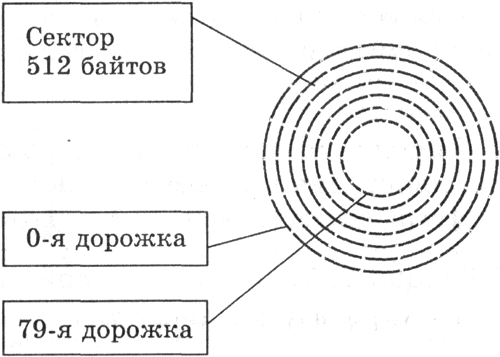

Рис 4.24. Физическая структура дискеты


Логическая структура гибких дисков. Логическая структура магнитного диска представляет собой совокупность секторов (емкостью 512 байтов), каждый из которых имеет свой порядковый номер (например, 100). Сектора нумеруются в линейной последовательности от первого сектора нулевой дорожки до последнего сектора последней дорожки.

На гибком диске минимальным адресуемым элементом является сектор.

При записи файла на диск будет занято всегда целое количество секторов, соответственно минимальный размер файла - это размер одного сектора, а максимальный соответствует общему количеству секторов на диске.

Файл записывается в произвольные свободные сектора, которые могут находиться на различных дорожках. Например, Файл_1 объемом 2 Кбайта может занимать сектора 34, 35 и 47, 48, а Файл_2 объемом 1 Кбайт - сектора 36 и 49.

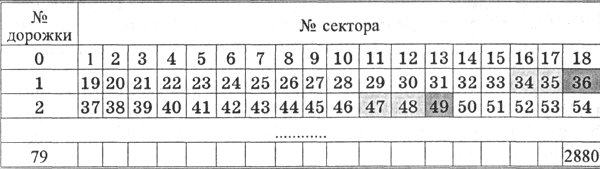

Таблица 1.4. Логическая структура гибкого диска формата 3,5" (2-я сторона)


Для того чтобы можно было найти файл по его имени, на диске имеется каталог, представляющий собой базу данных.

Запись о файле содержит имя файла, адрес первого сектора, с которого начинается файл, объем файла, а также дату и время его создания (табл. 4.5).

Таблица 4.5. Структура записей в каталоге


Полная информация о секторах, которые занимают файлы, содержится в таблице размещения файлов (FAT - File Allocation Table). Количество ячеек FAT соответствует количеству секторов на диске, а значениями ячеек являются цепочки размещения файлов, то есть последовательности адресов секторов, в которых хранятся файлы.

Например, для двух рассмотренных выше файлов таблица FAT с 1 по 54 сектор принимает вид, представленный в табл. 4.6.

Таблица 4.6. Фрагмент FAT


Цепочка размещения для файла Файл_1 выглядит следующим образом: в начальном 34-м секторе хранится адрес 35, в 35-м секторе хранится адрес 47, в 47-м - 48, в 48-м - знак конца файла (К).

Для размещения каталога - базы данных и таблицы FAT на гибком диске отводятся секторы со 2 по 33. Первый сектор отводится для размещения загрузочной записи операционной системы. Сами файлы могут быть записаны, начиная с 34 сектора.

Виды форматирования. Существуют два различных вида форматирования дисков: полное и быстрое форматирование. Полное форматирование включает в себя как физическое форматирование (проверку качества магнитного покрытия дискеты и ее разметку на дорожки и секторы), так и логическое форматирование (создание каталога и таблицы размещения файлов). После полного форматирования вся хранившаяся на диске информация будет уничтожена.

Быстрое форматирование производит лишь очистку корневого каталога и таблицы размещения файлов. Информация, то есть сами файлы, сохраняется и в принципе возможно восстановление файловой системы.

Стандартное форматирование гибкого диска

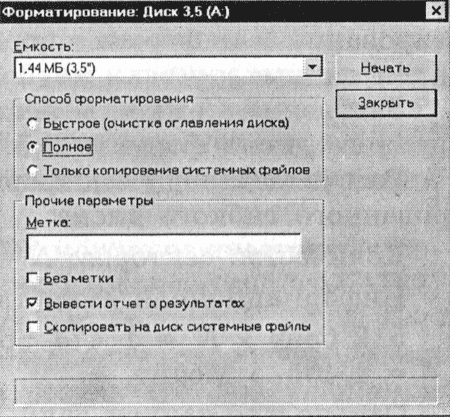

1. В контекстном меню выбрать пункт Форматировать. Откроется диалоговая панель Форматирование. С помощью переключателя Способ форматирования выбрать пункт Полное.

В поле Метка можно ввести название диска. Для получения сведения о результатах форматирования установить флажок Вывести отчет о результатах. Щелкнуть по кнопке Начать.

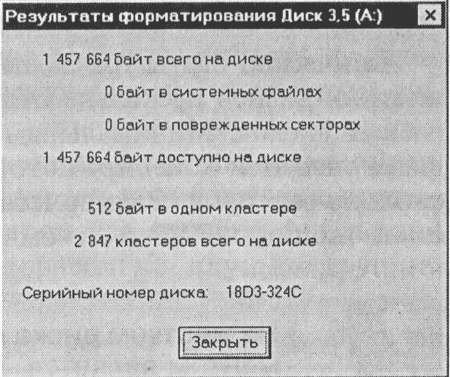

2. После окончания форматирования диска появится информационная панель Результаты форматирования.

Вы увидите, что доступный для размещения данных информационный объем диска оказался равен 1 459 664 байта (2047 секторов), а системные файлы и поврежденные сектора отсутствуют.



В целях защиты информации от несанкционированного копирования можно задавать нестандартные параметры форматирования диска (количество дорожек, количество секторов и др.). Такое форматирование возможно в режиме MS-DOS.

Нестандартное форматирование гибкого диска

1. Ввести команду [Программы-Сеанс MS-DOS]. Появится окно приложения Сеанс MS-DOS.

2. Ввести команду нестандартного форматирования гибкого диска А:, на котором будет 79 дорожек и 19 секторов на каждой дорожке:

Информационная емкость гибких дисков. Рассмотрим различие между емкостью неформатированного гибкого магнитного диска, его информационной емкостью после форматирования и информационной емкостью, доступной для записи данных.

Заявленная емкость неформатированного гибкого магнитного диска формата 3,5" составляет 1,44 Мбайт.

Рассчитаем общую информационную емкость отформатированного гибкого диска:

Количество секторов: N = 18 х 80 х 2 = 2880.

Информационная емкость:

512 байт х N = 1 474 560 байт = 1 440 Кбайт = 1,40625 Мбайт.

Однако для записи данных доступно только 2847 секторов, то есть информационная емкость, доступная для записи данных, составляет:

512 байт х 2847 = 1 457 664 байт = 1423,5 Кбайт » 1,39 Мбайт.

Логическая структура жестких дисков. Логическая структура жестких дисков несколько отличается от логической структуры гибких дисков. Минимальным адресуемым элементом жесткого диска является кластер, который может включать в себя несколько секторов. Размер кластера зависит от типа используемой таблицы FAT и от емкости жесткого диска.

На жестком диске минимальным адресуемым элементом является кластер, который содержит несколько секторов.

Таблица FAT16 может адресовать 216 = 65 536 кластеров. Для дисков большой емкости размер кластера оказывается слишком большим, так как информационная емкость жестких дисков может достигать 150 Гбайт.

Например, для диска объемом 40 Гбайт размер кластера будет равен:

40 Гбайт/65536 = 655 360 байт = 640 Кбайт.

Файлу всегда выделяется целое число кластеров. Например, текстовый файл, содержащий слово "информатика", составляет всего 11 байтов, но на диске этот файл будет занимать целиком кластер, то есть 640 Кбайт дискового пространства для диска емкостью 150 Гбайт. При размещении на жестком диске большого количества небольших по размеру файлов они будут занимать кластеры лишь частично, что приведет к большим потерям свободного дискового пространства.

Эта проблема частично решается с помощью использования таблицы FAT32, в которой объем кластера принят равным 8 секторам или 4 килобайтам для диска любого объема.

В целях более надежного сохранения информации о размещении файлов на диске хранятся две идентичные копии таблицы FAT.

Преобразование FAT16 в FAT32 можно осуществить с помощью служебной программы Преобразование диска в FAT32, которая входит в состав Windows.

Дефрагментация дисков. Замедление скорости обмена данными может происходить в результате фрагментации файлов. Фрагментация файлов (фрагменты файлов хранятся в различных, удаленных друг от друга кластерах) возрастает с течением времени, в процессе удаления одних файлов и записи других.

Так как на диске могут храниться сотни и тысячи файлов в сотнях тысяч кластеров, то фрагментированность файлов будет существенно замедлять доступ к ним (магнитным головкам придется постоянно перемещаться с дорожки на дорожку) и в конечном итоге приводить к преждевременному износу жесткого диска. Рекомендуется периодически проводить дефрагментацию диска, в процессе которой файлы записываются в кластеры, последовательно идущие друг за другом.

Дефрагментация диска

1. Для запуска программы Дефрагментация диска, необходимо из Главного меню ввести команду [Стандартные-Служебные-Дефрагментация диска].

2. Диалоговая панель Выбор диска позволяет выбрать диск, нуждающийся в процедуре дефрагментации. После нажатия кнопки ОК появится петель Дефрагментация диска.

3. Процесс дефрагментации диска можно визуально наблюдать, если щелкнуть по кнопке Сведения. Каждый квадратик соответствует одному кластеру, при этом неоптимизированные, уже оптимизированные, а также считываемые и записываемые в данный момент кластеры имеют различные цвета.



Вопросы для размышления

1. Какой минимальный объем занимает файл при его хранении:

  • на гибком магнитном диске;
  • на жестком магнитном диске.

2. Какова последовательность размещения файла Файл_2 из приведенного примера на секторах гибкого диска?

3. Почему различаются величины емкости отформатированного диска и информационной емкости, доступной для записи данных?

4. Чем различаются полное и быстрое форматирование диска?

5. Чем различаются таблицы размещения файлов FAT16 и FAT32?

6. С какой целью необходимо периодически проводить дефрагментацию жестких дисков?

Практические задания

4.14. Отформатировать гибкий диск с нестандартными параметрами.

4.15. Вычислить объем кластера вашего жесткого диска в системе FAT16.

4.16. С помощью служебной программы Сведения о системе определить тип FAT, используемый на ваших дисках.

4.17. С помощью служебной программы Проверка диска провести проверку целостности файловой системы.

4.18. С помощью служебной программы Дефрагментация диска провести дефрагментацию дисков вашего компьютера.
