Двоичное кодирование графической информации

Пространственная дискретизация. В процессе кодирования изображения производится его пространственная дискретизация. Пространственную дискретизацию изображения можно сравнить с построением изображения из мозаики (большого количества маленьких разноцветных стекол). Изображение разбивается на отдельные маленькие фрагменты (точки), причем каждому фрагменту присваивается значение его цвета, то есть код цвета (красный, зеленый, синий и так далее) - рис. 1.7.

Рис.1.7 Пространственная дискретизация изображения


Качество кодирования изображения зависит от двух параметров. Во-первых, качество кодирования изображения тем выше, чем меньше размер точки и соответственно большее количество точек составляет изображение.

Во-вторых, чем большее количество цветов, то есть большее количество возможных состояний точки изображения, используется, тем более качественно кодируется изображение (каждая точка несет большее количество информации). Совокупность используемых в наборе цветов образует палитру цветов.

Формирование растрового изображения. Графическая информация на экране монитора представляется в виде растрового изображения, которое формируется из определенного количества строк, которые в свою очередь содержат определенное количество точек (пикселей).

Качество изображения определяется разрешающей способностью монитора, т.е. количеством точек, из которых оно складывается. Чем болыпе разрешающая способность, то есть чем больше количество строк растра и точек в строке, тем выше качество изображения. В современных персональных компьютерах обычно используются три основные разрешающие способности экрана: 800 × 600, 1024 × 768 и 1280 × 1024 точки.

Рассмотрим формирование на экране монитора растрового изображения, состоящего из 600 строк по 800 точек в каждой строке (всего 480 000 точек). В простейшем случае (черно-белое изображение без градаций серого цвета) каждая точка экрана может иметь одно из двух состояний - "черная" или "белая", то есть для хранения ее состояния необходим 1 бит.

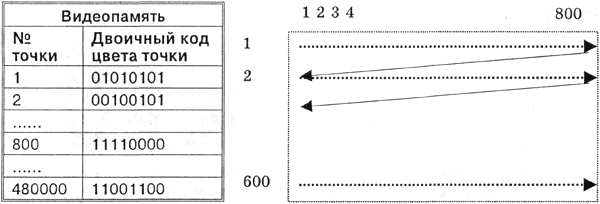

Цветные изображения формируются в соответствии с двоичным кодом цвета каждой точки, хранящимся в видеопамяти (рис. 1.8). Цветные изображения могут иметь различную глубину цвета, которая задается количеством битов, используемым для кодирования цвета точки. Наиболее распространенными значениями глубины цвета являются 8, 16, 24 или 32 бита.

Рис. 1.8. Формирование растрового изображения


Качество двоичного кодирования изображения определяется разрешающей способностью экрана и глубиной цвета.

Каждый цвет можно рассматривать как возможное состояние точки, тогда количество цветов, отображаемых на экране монитора, может быть вычислено по формуле (2.1):

N = 2I, где I - глубина цвета (табл. 1.4).

Таблица 1.4. Глубина цвета и количество отображаемых цветов
Глубина цвета (I) Количество отображаемых цветов (N)
8 28 = 256
16 (High Color) 216 = 65 536
24 (True Color) 224 = 16 777 216
32 (True Color) 232 = 4 294 967 296

Цветное изображение на экране монитора формируется за счет смешивания трех базовых цветов: красного, зеленого и синего. Такая цветовая модель называется RGB-моделью по первым буквам английских названий цветов (Red, Green, Blue).

Для получения богатой палитры цветов базовым цветам могут быть заданы различные интенсивности. Например, при глубине цвета в 24 бита на каждый из цветов выделяется по 8 бит, то есть для каждого из цветов возможны N = 28 = 256 уровней интенсивности, заданные двоичными кодами (от минимальной - 00000000 до максимальной - 11111111) - табл. 1.5.

Таблица 1.5. Формирование цветов при глубине цвета 24 бита
Название цвета Интенсивность
Красный Зеленый Синий
Черный 00000000 00000000 00000000
Красный 11111111 00000000 00000000
Зеленый 00000000 11111111 00000000
Синий 00000000 00000000 11111111
Голубой 00000000 11111111 11111111
Желтый 11111111 11111111 00000000
Белый 11111111 11111111 11111111

Графический режим. Графический режим вывода изображения на экран монитора определяется величиной разрешающей способности и глубиной цвета. Для того чтобы на экране монитора формировалось изображение, информация о каждой его точке (код цвета точки) должна храниться в видеопамяти компьютера. Рассчитаем необходимый объем видеопамяти для одного из графических режимов, например, с разрешением 800 х 600 точек и глубиной цвета 24 бита на точку.

Всего точек на экране: 800 × 600 = 480 000.

Необходимый объем видеопамяти:

24 бит × 480 000 = 11 520 000 бит = 1 440 000 байт = 1406,25 Кбайт = 1,37 Мбайт.

Аналогично рассчитывается необходимый объем видеопамяти для других графических режимов.

В Windows предусмотрена возможность выбора графического режима и настройки параметров видеосистемы компьютера, включающей монитор и видеоадаптер.

Установка графического режима

1. Щелкнуть по индикатору Экран на Панели задач, появится диалоговая панель Свойства: Экран. Выбрать вкладку Настройка, которая информирует нас о марке установленных монитора и видеоадаптера и предоставляет возможность установить графический режим экрана (глубину цвета и разрешающую способность).

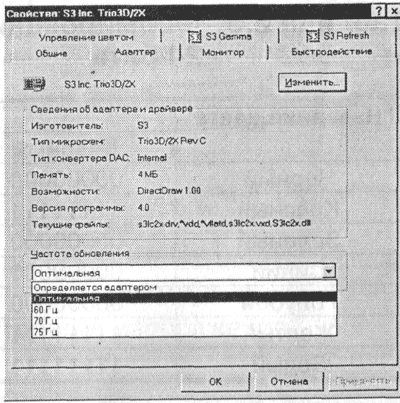

2. Щелкнуть по кнопке Дополнительно, появится диалоговая панель, на которой выбрать вкладку Адаптер. На вкладке имеется информация о фирме-производителе, марке видеоадаптера, объеме видеопамяти и др. С помощью раскрывающегося списка можно выбрать оптимальную частоту обновления экрана.



Вопросы для размышления

1. В чем состоит суть метода пространственной дискретизации?

2. Объясните принцип формирования растрового изображения.

3. Какими параметрами задается графический режим, в котором изображения выводятся на экран монитора?

Задания

1.32. Используются графические режимы с глубинами цвета 8, 16, 24 и 32 бита. Вычислить объемы видеопамяти, необходимые для реализации данных глубин цвета при различных разрешающих способностях экрана.
