Векторная графика

Векторные рисунки используются для хранения высокоточных графических объектов (рисунков, чертежей и схем), для которых имеет значение сохранение четких и ясных контуров.

Векторные рисунки формируются из графических объектов (линия, прямоугольник, окружность и др.)? каждый из которых задается координатами опорных точек и формулами рисования объекта. Для каждого объекта можно также указать цвет, толщину и стиль линии (сплошная, пунктирная и т. д.) его контура.

Векторные рисунки формируются из базовых графических объектов, для каждого из которых задаются координаты опорных точек, а также цвет, толщина и стиль линии его контура.

Достоинством векторной графики является то, что векторные рисунки могут быть увеличены или уменьшены без потери качества. Это возможно, так как изменение размера рисунка производится с помощью простого умножения координат точек графических объектов на коэффициент масштабирования (рис. 1.10).

Рис. 1.10. Векторный рисунок российского герба, его уменьшенная копия и увеличенный фрагмент

Другое достоинство векторной графики - небольшой информационный объем файлов по сравнению с объемом файлов, содержащих растровые изображения.

Векторная графика лежит в основе flash-анимации, популярной в настоящее время технологии создания анимации. Эта технология позволяет реализовать движение, плавно изменяя расположение, размер и цвет объектов на рисунке, а также показать плавное превращение одного объекта в другой.

Векторные графические редакторы. Векторные графические редакторы используются для создания и редактирования рисунков, в которых существуют четкие контуры (эмблемы, иллюстрации к книге, визитки и плакаты, этикетки, схемы, графики и чертежи). Так как векторные рисунки состоят из отдельных графических объектов, то они легко редактируются (каждый из объектов может быть перемещен, удален, увеличен или уменьшен и т. д.).

Векторные графические редакторы позволяют рисовать не только плоские, но и объемные объекты: куб, шар, цилиндр и другие. При рисовании трехмерных тел можно устанавливать различные режимы освещенности объекта, материал, из которого он изготовлен, качество поверхности и другие параметры.

Векторными графическими редакторами являются системы компьютерного черчения. При классическом черчении с помощью карандаша, линейки и циркуля производится построение элементов чертежа (отрезков, окружностей и прямоугольников) с точностью, которую предоставляют чертежные инструменты. Использование систем компьютерного черчения позволяет создавать чертежи с гораздо большей точностью. Кроме того, системы компьютерного черчения позволяют измерять расстояния, углы, периметры и площади начерченных объектов (рис. 1.11).

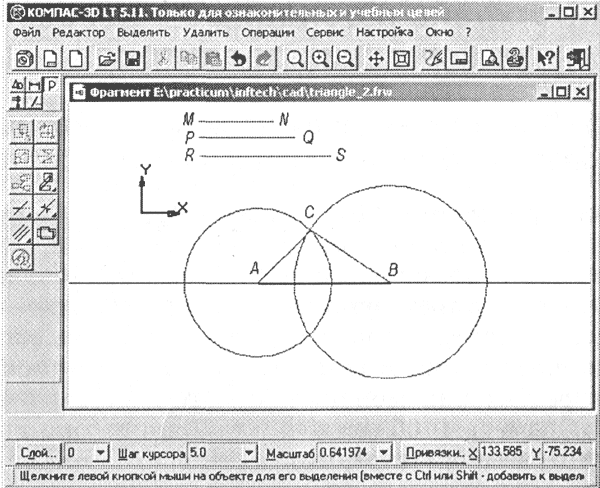

Рис. 1.11. Система компьютерного черчения Компас

Векторными графическими редакторами являются также системы автоматизированного проектирования, которые используются на производстве, так как обеспечивают возможность реализации сквозной технологии проектирования и изготовления деталей. На основе компьютерных чертежей генерируются управляющие программы для станков с числовым программным управлением, в результате по компьютерным чертежам могут изготавливаться высокоточные детали из металла, пластмассы, дерева и других материалов.

Форматы векторных графических файлов. Широко распространенным форматом векторных графических файлов является формат WMF, который используется для хранения коллекции графических изображений Microsoft Clip Gallery. Некоторые программы обработки изображений используют оригинальные форматы, которые распознаются только самой создающей программой (например, векторный редактор OpenOffice Draw сохраняет файлы в собственном формате SXD, а система компьютерного черчения Компас - в формате FRM).

Мощные векторные графические редакторы содержат конверторы, которые позволяют преобразовывать растровые изображения в векторные рисунки.

Контрольные вопросы

1. В чем состоит различие между растровыми изображениями и векторными рисунками?

2. Какой графический редактор (растровый или векторный) вы будете использовать:
а) для разработки эмблемы организации, учитывая, что она должна будет печататься на маленьких визитных карточках и на больших плакатах;
б) для редактирования цифровой фотографии?
